IEC 62368-1 Rangkaian Generator Uji Impuls 2 Dari Tabel D.1.
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | KINGPO |
| Sertifikasi: | ISO 17025 |
| Nomor model: | KP-1950S |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | 80000 |
| Kemasan rincian: | 500 * 600 * 300 |
| Syarat-syarat pembayaran: | T / T |
|
Informasi Detail |
|||
| Cahaya Tinggi: | Generator Uji Impuls IEC 62368-1,IEC 62368-1 Instrumen Uji Impuls |
||
|---|---|---|---|
Deskripsi Produk
Rangkaian generator uji impuls 2 dari Tabel D.1.

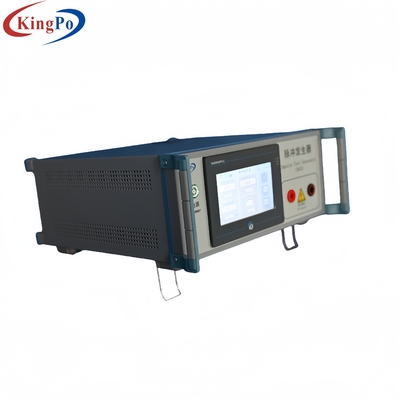

Generator pulsa 1950S, adalah instrumen uji untuk menghasilkan sinyal pulsa dan sinyal HVDC.Instrumen ini dirancang dan diproduksi sesuai dengan Appendix N.1 dari standar GB4943.1-2011 (IEC60950-1:2005,MOD) (IEC62368-1-2018 ).Ini mensimulasikan gangguan petir dalam jaringan komunikasi dan tegangan transien dalam sistem distribusi untuk semua jenis peralatan teknologi informasi.Itu milik instrumen dan peralatan uji keamanan listrik.Generator pulsa 1950 S dikendalikan oleh pengontrol terprogram Panasonic PLC (FP-X C14R).
Semua parameter dan Status kerja instrumen ditampilkan dan diatur pada layar sentuh berwarna 7 inci (TK6070iH), dan antarmuka menu antara bahasa Cina dan Inggris disediakan.
Instrumen ini juga memiliki perlindungan tegangan berlebih untuk memastikan keamanan dan keandalan instrumen, dan dapat digunakan secara luas di laboratorium pengujian keamanan listrik dan perusahaan manufaktur elektronik dan listrik.
Parameter:
1. Uji bentuk gelombang pulsa: 10/700uS
Kesalahan bentuk gelombang adalah ±20%
Tegangan pulsa keluaran adalah 0 ~ 4kV, yang dapat disesuaikan terus menerus
Keakuratan tampilan digital tegangan adalah ± 5% ± 3 kata
2. Uji bentuk gelombang pulsa: 1.2/ 50uS
Kesalahan bentuk gelombang adalah ±20%
Tegangan pulsa keluaran adalah 0 ~ 6kV, yang dapat disesuaikan terus menerus
Keakuratan tampilan digital tegangan adalah ± 5% ± 3 kata
3. Pengaturan waktu pengisian dan pengosongan: 1 detik ~ 999 detik
4. Akurasinya ±1%
5. Waktu pengisian dan pengosongan diatur: 0 ~ 999 kali
6. Akurasinya adalah ±1.
7. Polaritas tegangan keluaran: switching bolak-balik positif dan negatif
8. Rasio tegangan parsial dari output pemantauan adalah 1 1000
9. Proteksi arus lebih dan proteksi tegangan lebih dapat terus menerus mengatur nilai proteksi
(pengaturan penyesuaian dalam mesin)
10. Tampilan dan mode operasi: Tampilan layar sentuh berwarna 7 inci (TK6070iH) dan antarmuka menu
operasi;
11. Daya transformator tegangan tinggi: 400VA
| Jenis sirkuit | Tes pulsa | C1 | C2 | R1 | R2 | R3 |
| 1 | 10/700us | 20uF | 0.2uF | 50Ω | 15 | 25 |
| 2 | 1.2/50us | 1uF | 30nF | 76Ω | 13 | 25 |
| perkataan |
Jika hasil yang sama dapat diperoleh, generator uji alternatif dapat digunakan. Catatan: sirkuit 1 dan sirkuit 2 didasarkan pada Rekomendasi ITU-T K.44 |
|||||
Catatan:
(1) Rangkaian pada gambar di atas digunakan untuk membangkitkan tegangan pulsa, dan nilai komponen yang digunakan ditunjukkan di bawah ini.Keadaan awal kapasitor C1 diberi tegangan Uc.10/ 700 s (10 s adalah waktu muka gelombang semu, 700 s adalah waktu setengah puncak semu, bentuk gelombangnya ditunjukkan pada Gambar 9, T1 adalah waktu muka gelombang semu, T semu setengah waktu puncak) rangkaian uji pulsa digunakan untuk mensimulasikan gangguan petir dalam jaringan komunikasi.
(2) Sirkuit uji pulsa 1,2 / 50 s digunakan untuk mensimulasikan tegangan transien dalam sistem distribusi.1.2 s dianggap sebagai waktu muka gelombang, 50 s adalah waktu setengah puncak yang tampak.
(3) Bentuk gelombang pulsa mengacu pada bentuk gelombang dalam kondisi rangkaian terbuka, dan bentuk gelombang berbeda dalam kondisi beban yang berbeda.Karena sejumlah besar muatan disimpan dalam kapasitor C 1, Anda harus:
sangat berhati-hati saat menggunakan generator ini.
