Deskripsi Produk

ISO14708-1 Generator denyut nadi uji defibrilator

Spesifikasi Teknis

Ringkasan Produk

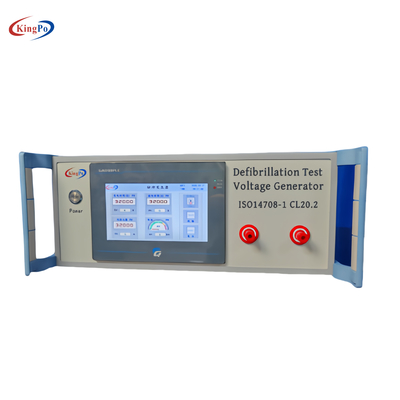

KP-1050Sdefibrillation test pulse generator is used to evaluate whether active implantable medical devices will be permanently affected when subjected to damped sine defibrillation waveforms and truncated exponential defibrillation waveforms , apakah mereka dapat diprogram ulang untuk memulihkan pengaturan, dan untuk mengevaluasi keamanan dan pemrograman produk.KP-1050Sgenerator denyut nadi uji defibrillasi sesuai dengan ISO14708-1 danGB 16174.1-2024 20.2Standar. Prosedur pengujian berikut termasuk:

Tes 1

Tujuan Uji :
Untuk mengevaluasi apakah perangkat medis implan aktif secara permanen terpengaruh ketika terkena bentuk gelombang defibrilasi sinus yang meredam dan apakah mereka dapat diprogram ulang untuk mengembalikan pengaturan.

Peralatan pengujian:

• Generator tegangan uji defibrillasi, digunakan untuk memberikan bentuk gelombang defibrillasi sinusoid yang dimanjakan dengan karakteristik khusus.

Parameter pengujian:

• Parameter bentuk gelombang defibrilasi sinus yang dimatikan harus memenuhi persyaratan berikut: 1,5ms < Tp < 2,5ms; 3ms < Tw50 < 5,5ms;dimana Tp adalah interval waktu dari awal bentuk gelombang hingga nilai maksimum, dan Tw50 adalah interval waktu di atas 50% dari nilai maksimum.
• Nilai maksimum tegangan uji Vtest diatur menjadi 140+70V.

 Bentuk gelombang uji:

Tes 2

Tujuan penelitian:
Untuk mengevaluasi lebih lanjut keamanan dan reprogrammability dari aktif implantable perangkat medis ketika dikenakan truncated eksponensial defibrilasi bentuk gelombang.

Peralatan pengujian:

• Generator denyut nadi defibrilasi digunakan untuk memberikan bentuk gelombang defibrilasi eksponensial terpotong dengan durasi tertentu.

Pengaturan tes :

• Pengaturan uji menggunakan C1=(150±50)μF, R1=65Ω dan 2 set saklar terpasang S1 dan S2.
• Bentuk gelombang defibrillasi eksponensial terputus fase tunggal atau dua fase dengan durasi Td = (10 ± 0,5) ms dihasilkan antara terminal output A dan B.

Parameter pengujian:

• Parameter tegangan-waktu uji dari bentuk gelombang defibrillasi eksponensial terpotong harus memenuhi kisaran numerik dalam Tabel 1.
• Nilai maksimum tegangan uji Vtest diatur menjadi 140+70V.
• Gambar 1 ¢Biphasic defibrillation waveform untuk Tes 2

Bentuk gelombang uji:

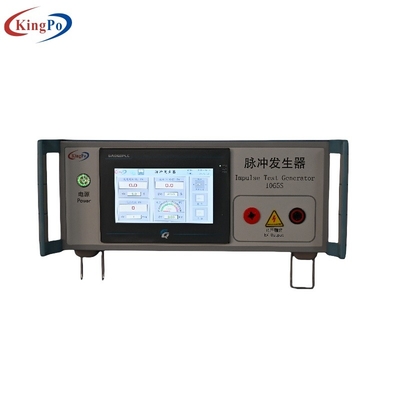

Model penguji denyut ini menggunakan pengontrol yang dapat diprogram sebagai intinya dan dilengkapi dengan layar sentuh warna untuk menampilkan dan mengatur semua parameter kerja dan status instrumen secara intuitif.Desainnya yang ramah pengguna membuat antarmuka operasi ringkas dan jelas, dan dapat menghafal berbagai parameter bahkan dalam kasus kegagalan listrik, sangat meningkatkan kenyamanan penggunaan.model ini tes pulsa memiliki built-in perangkat perlindungan overvoltage, yang secara efektif menjamin operasi stabil instrumen selama pengujian dan memastikan keamanan dan keandalan pekerjaan pengujian.juga memiliki karakteristik operasi yang mudahOleh karena itu, sangat disukai oleh laboratorium pengujian keselamatan listrik dan produsen peralatan elektronik dan listrik,dan telah menjadi alat pilihan mereka untuk pengujian keselamatan listrik.

Indikator teknis

1 μs
