JIS D0203 Uji hujan dan semprotan untuk suku cadang mobil

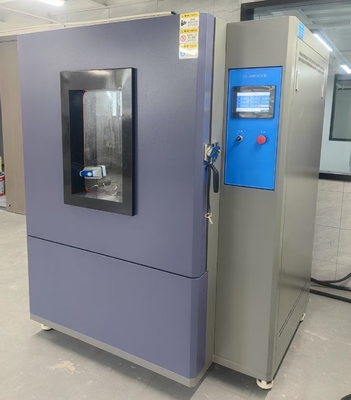

 Penguji hujan dan semprot JIS D0203 untuk suku cadang otomotif

Ikhtisar:
Peralatan uji tahan air ini dirancang dan diproduksi secara komprehensif sesuai dengan empat jenis uji R1, R2, S1, dan S2 dalam standar JIS D 0203-1994 dan KS R 0015, dan cocok untuk uji ketahanan kelembaban dan ketahanan air pada suku cadang otomotif.
Peralatan ini menggunakan pompa air baja tahan karat untuk pasokan air. Volume pasokan air dikontrol dalam loop tertutup oleh sensor aliran, sensor tekanan, PLC, konverter frekuensi, dll. Sensor aliran memberikan umpan balik nilai aliran dan nilai tekanan secara real time ke PLC. PLC mengontrol frekuensi operasi konverter frekuensi melalui perhitungan. Konverter frekuensi mengontrol kecepatan putaran pompa air untuk mencapai aliran keluaran pasokan air, sehingga mencapai nilai aliran uji. Aksi rotasi digerakkan oleh motor servo Panasonic dan peredam.
Parameter teknis:
1. Suhu air uji: Suhu ruangan.
2. Dimensi internal: 1000X1000X1000mm.
3. Meja putar: Kapasitas beban maksimum 50KG.
4. Bahan kotak: Baja tahan karat SUS304.
5. Jendela pengamatan kaca untuk pengamatan perubahan pada sampel uji yang mudah.
6. Dua nosel, memenuhi persyaratan Gambar R1 dan R2.
7. Terdapat 40 saluran keluar air, yang memenuhi persyaratan Gambar S1 dan S2.
8. Poros rotasi pipa pasokan air membentuk sudut 45º dengan garis horizontal.
9. Kecepatan putaran poros pipa pasokan air: 23r/menit;
10. Kecepatan panggung sampel: 17r/menit;
11. Laju aliran semprotan air: R1:1.9L/menit; R2:3.2L/menit S1:24.5L/menit S2:39.2L/menit
12. Tekanan air: R1:0.01Mpa; R2:0.03Mpa S1:0.10Mpa S2:0.30Mpa
13. Waktu uji: 0 hingga 9999 menit dan 99 detik dapat diatur.
14. Jarak antara pipa air dan sampel: 400mm;
15. Kontrol
15.1. Mode regulasi otomatis frekuensi variabel mengubah frekuensi konverter frekuensi melalui program PLC untuk mengontrol kecepatan pompa air, sehingga mencapai aliran dan tekanan yang ditetapkan. Semua data dikonversi ke panel kontrol untuk ditampilkan melalui pemancar.
15.2 Metode pengaturan: Menu bahasa Inggris, input layar sentuh, layar sentuh warna 7";
15.3 Fungsi tampilan: Dapat menampilkan tekanan, laju aliran, kecepatan putaran, waktu uji, dll.
15.4 Fungsi perlindungan: Perlindungan kebocoran, perlindungan kelebihan beban, perlindungan hubung singkat;
15.5. Kontrol rotasi poros pipa pasokan air: Motor servo Panasonic + peredam;
15.6 Kontrol rotasi panggung berputar: Motor stepper + peredam;
15.7. Pasokan air pompa sentrifugal multistage baja tahan karat;
16. Catu daya peralatan: 380V 50/60Hz, 3kw;

17.  sesuai dengan standar: JIS D0203, KS R 0015
