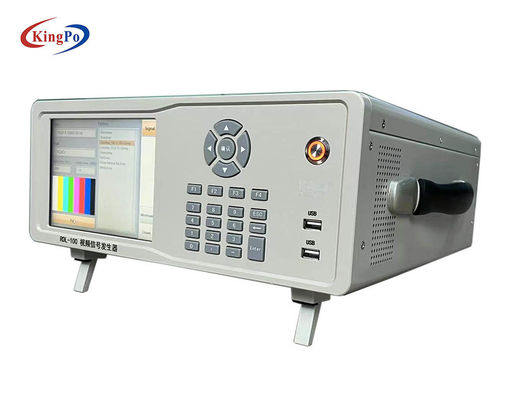

Generator sinyal video tiga batang vertikal IEC62368 RDL-100

MOQ:	1
harga:	To be quoted
kemasan standar:	paket karton keselamatan atau kotak kayu lapis
Periode pengiriman:	5-8 hari kerja
metode pembayaran:	T/T
Kapasitas Pasokan:	50 pcs/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

kingpo

Sertifikasi

iso9001 ce

Nomor model

RDL-100

Standar:

IEC62368

Penggunaan:

Membangkitkan sinyal uji untuk uji televisi

Jaminan:

1 tahun

Asal usul:

Bahan:

Kuningan dan Plastik

Model:

RDL-100

Menyoroti:

Generator Sinyal Video Batang Vertikal

Generator Sinyal Video CVBS

Generator Sinyal Video IEC62368

Deskripsi Produk

IEC62368 Generator sinyal video RDL-100 dengan tiga batang vertikal

1 Gambaran Umum

1.1 Profil Produk

Produk ini digunakan untuk pengujian TV digital, menyediakan sinyal uji untuk eksperimen uji televisi.Produk ini dapat menghasilkan sinyal uji video untuk CVBS,Antarmuka YPbPr dan HDMI untuk memenuhi persyaratan uji TV.

1.2 Bidang aplikasi:

1. percobaan uji keselamatan TV;

2. percobaan uji kompatibilitas elektromagnetik TV;

3. Percobaan uji coba lain yang terkait dengan TV;

1.3 Fungsi:

(1) Ini mencakup tiga jenis antarmuka: CVBS, YPbPr dan HDMI;

(2) Dukungan untuk PAL dan NTSC kalibrasi dan format video clearing;

(3) Dukungan untuk format video HD 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz;

(4) Dukungan untuk format video ultra-HD (4K) 3840 2160 25p dan 3840 2160 30p;

2 Deskripsi panel depan

1Tampilan sistem

Menampilkan antarmuka perangkat lunak kontrol sistem, dengan fungsi layar sentuh, untuk mengatur pemilihan sinyal sistem, format video,dan pengaturan parameter sinyal modulasi TV digital.

2 kunci

Hal ini terdiri dari tombol navigasi (atas dan bawah, dll), keyboard digital dan tombol fungsi untuk memudahkan pengguna untuk mengoperasikan dan mengontrol perangkat lunak.

4USB jogging

Mudah bagi pengguna untuk terhubung ke mouse, keyboard, U disk dan perangkat eksternal lainnya.

5 power key

Sistem kontrol beralih dan beralih.

3 Deskripsi panel belakang

1Interface Y / CVBS, Pb, dan Pr

antarmuka output sinyal komposit TV analog dan sinyal komponen kromatik, di mana antarmuka Y / CVBS menghasilkan sinyal komposit (CVBS) ketika format sinyal adalah PAL dan NTSC,dan sinyal luminans dalam sinyal kromatik (Y) dalam format lain.

2L, R jogging

Antarmuka output audio, L dan R mewakili saluran kiri dan kanan, masing-masing.

3HDMI jogging

Antarmuka output sinyal video digital.

4.Sistem peripheral antarmuka

Mudah bagi pengguna untuk terhubung ke monitor, mouse, keyboard, U disk dan perangkat eksternal lainnya.

5.Sistem power supply interface dan switch

Hubungkan dan kendalikan sumber daya sistem.

4. Indikator teknis

tipe antarmuka	proyek	ruang lingkup	metrik
CVBS	tingkat intensitas	(0 ~ 700) mV	± ((2%X+6mV)
	Tingkat warna	(0~885.1) mV	± ((2%X+6mV)
	fase krominans	(0 ~ 360) °	± 2°
YPbPr	Tingkat output sinyal kecerahan (Y)	(0 ~ 700) mV	± ((2%X+6mV)
YPbPr	Tingkat output sinyal perbedaan kromatik (Pb, Pr)	(-350~350) mV	± ((2%X+6mV)
