Peralatan pengujian medis untuk pengujian kinerja listrik elektroda EKG dengan beberapa item pengujian dan hasil yang tepat
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | KINGPO |
| Sertifikasi: | ISO9001 ISO17025 |
| Nomor model: | DJY-4 |
| Dokumen: | ECG electrode electrical pe...er.pdf |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Harga: | 8000 |
| Kemasan rincian: | 500*500*500mm |
| Waktu pengiriman: | 15Hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 100 |
|
Informasi Detail |
|||
| Menyoroti: | Peralatan Uji Medis,Peralatan Tes Medis Elektrod EKG,Hasil yang Tepat Peralatan Pemeriksaan Medis |
||
|---|---|---|---|
Deskripsi Produk

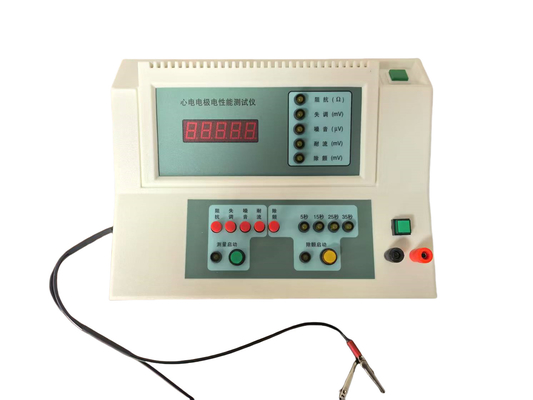

Penguji kinerja listrik elektroda EKG
Peralatan ini adalah peralatan khusus untuk pengujian kinerja elektroda terintegrasi, yang dirancang berdasarkan Metode Uji elektroda EKG sekali pakai ANSI/AAMI EC12:2000 ((R2005) Elektrod EKG sekali pakai
| Item pengujian | Kondisi insentif | ruang lingkup | Keakuratan | Waktu pengujian |
| Impedansi |
Curret sinusoidal bergantian 100μAp_p - 5% 10Hz±10% |
0-20KΩ | Kurang dari atau sama dengan 1KΩ 2%±10Ω>1KΩ 3% | > 60an |
| Gangguan | Impedansi input DC Lebih besar atau sama dengan 10μΩ | ± 1200mV |
Kurang dari atau sama dengan 100mV 1%±1mV > 100 mV 2% |
60-90an |
| Kebisingan |
RC Bandpass 0.15-100Hz |
0-2000μV ((PP) |
Kurang dari atau sama dengan 150μV ±7,5μV > 150μV 5% |
60-360an |
| Resistensi aliran |
Arus DC 200nA±5% |
± 1200mV | Kurang dari atau sama dengan 100mV 1%±1mV>100mV 2% | Lebih dari 8 jam |
| Defibrillasi |
Kondensator 10μF±5% Daya 200V ± 2% |
± 1200mV |
Kurang dari atau sama dengan 100mV 1%±1mV > 100 mV 2% |
5, 15, 25, 35s |
Dimensi keseluruhan: 27.5cmx22cmx10cm.
Total berat mesin: 2,5kg.
Fuse: F2A 250V.
Kondisi Lingkungan
a) Tegangan catu daya: AC 220V±10%, 50Hz±1Hz, dengan grounding yang baik.
b) Suhu lingkungan: 23°C±5°C.
c) Kelembaban relatif: 40%±10%.
d) Tekanan atmosfer: 70.0~106.0Kpa.

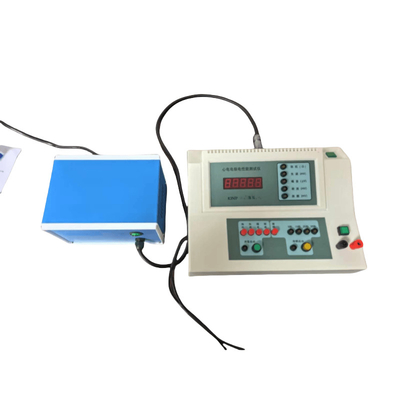

Konfigurasi standar: 1 unit utama, 1 catu daya eksternal, 1 manual instruksi, 1 kabel grounding, 1 pasang koneksi 200nA, 15 kabel seri pasangan elektroda, 1 kasus portabel
Standar:
YY/T 0196-2005 Elektrod EKG sekali pakai
ANSI/AAMI EC12:2000 ((R2005)
Lingkup Aplikasi:
Digunakan untuk menguji sifat listrik dari elektroda EKG, cocok untuk elektroda ECG permukaan tubuh sekali pakai, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Elektroda EKG sekali pakai" menetapkan persyaratan untuk pemeriksaan batch dan pemeriksaan berkala, yaitu,pengelompokan pasangan elektroda dan urutan pengujian setiap itemPersyaratan untuk item uji di atas adalah sebagai berikut:
| Item pengujian | Impedansi | Gangguan | Kebisingan | Resistensi aliran | Defibrillasi |
| Persyaratan Standar Industri | < 3KΩ | < 100mV | < 150μV | < 100mV | < 100mV |
Impedansi AC ("Impedansi" singkatnya)
Indikator pengukuran komprehensif yang mewakili impedansi dan reaktansi kapasitif dari sepasang elektroda.
Selama pengujian, instrumen menerapkan arus AC sinusoidal 10Hz dengan nilai puncak-ke-puncak tidak lebih dari 100μA ke pasangan elektroda melalui dua kabel uji elektroda.impedansi AC dari pasangan elektroda tidak boleh melebihi 3KΩ.
Tegangan offset DC (offset untuk pendek)
Tegangan yang dikembangkan antara dua elektroda ECG sekali pakai karena perbedaan potensial setengah sel mereka.
Setelah membentuk pasangan elektroda, setelah periode stabilisasi 1 menit, tegangan offset DC dari pasangan elektroda yang diukur melalui kabel uji elektroda seharusnya tidak lebih dari 100mV.
Kebisingan internal (Singkatnya, "Noise")
Sinyal tegangan dalam pita frekuensi tertentu disajikan oleh perubahan tegangan offset dari pasangan elektroda.
Setelah membentuk pasangan elektroda, setelah periode stabilisasi 1 menit, dalam 5 menit berikutnya,nilai puncak ke puncak dari kebisingan internal yang dihasilkan oleh pasangan elektroda dalam pita frekuensi 0.15-100 Hz (respon frekuensi orde pertama) yang diukur oleh kabel uji elektroda seharusnya tidak lebih dari 150μV.
Toleransi arus bias (disingkat sebagai "toleransi arus")
Kemampuan pasangan elektroda untuk mempertahankan tegangan offset DC yang stabil di bawah tindakan jangka panjang dari arus DC kecil tertentu.
Pasangan elektroda dihubungkan ke terminal 200nA dari instrumen, dan kemudian arus DC 200nA terus diterapkan ke pasangan elektroda selama lebih dari 8 jam.perubahan tegangan di sepasang elektroda yang diukur oleh kabel uji elektroda tidak lebih dari 100mV.
Kinerja Pemulihan Defibrillasi Simulasi (disingkat sebagai "Defib")
Kemampuan pasangan elektroda untuk mengembalikan deteksi EKG setelah dirangsang oleh arus defibrilasi.
Selama uji, kondensator 10μF di instrumen diisi DC200V, dan pasangan elektroda dan resistor 100Ω di instrumen dilepaskan secara berurutan melalui kabel uji elektroda.Nilai tegangan pada pasangan elektroda harus tidak lebih dari 100mV di 5 detik setelah kondensator mulai melepaskanDalam 30 detik berikutnya, rata-rata tingkat perubahan tegangan setiap 10 detik tidak harus lebih dari ± 1 mV / s. Juga diperlukan bahwa setelah empat kali eksperimen di atas,impedansi 10Hz AC dari pasangan elektroda tidak lebih dari 3KΩ.
