Profesional ECG Elektrode Electrical Performance Tester Defibrillation ± 1200mV Kebisingan 0-2000μV PP

Profesional ECG Elektrode Electrical Performance Tester Defibrillation ± 1200mV Kebisingan 0-2000μV PP

MOQ: 1
harga: to be quoted
Periode pengiriman: 5-7 hari kerja
metode pembayaran: T/T
Kapasitas Pasokan: 20 unit per bulan
Informasi Rinci
Tempat asal
Cina
Nama merek
kingpo
Sertifikasi
iso9001 ce
Nomor model
DJY-4
Impedansi:
0-20kΩ
Kekacauan:
± 1200mv
Kebisingan:
0-2000μV (pp)
Resistensi aliran:
± 1200mv
Defibrilasi:
± 1200mv
Dimensi keseluruhan:
27.5cmx22cmx10cm
Menyoroti:

ECG Elektrode Electrical Performance Tester

,

Defibrilasi ECG Elektrode Electrical Performance Tester

Deskripsi Produk

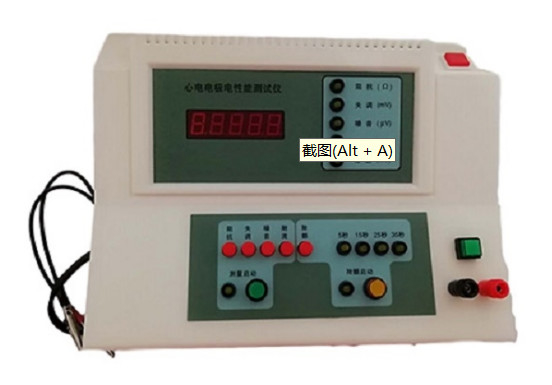

DJY-4 ECG Elektrode Electrical Performance Tester

Dimensi keseluruhan: 27.5cmx22cmx10cm.
Total berat mesin: 2,5kg.
Fuse: F2A 250V.

Parameter teknis:

Item pengujianKondisi insentifruang lingkupKeakuratanWaktu pengujian
Impedansi

Sinusoidal arus bolak-balik
100μAp_p - 5%
10Hz±10%

0-20KΩ

Kurang dari atau sama dengan 1KΩ 2%±10Ω
> 1KΩ 3%

> 60an
Gangguan

Impedansi input DC
Lebih besar atau sama dengan 10μΩ

± 1200mV

Kurang dari atau sama dengan 100mV 1%±1mV
> 100 mV 2%

60-90an
Kebisingan

RC Bandpass
0.15-100Hz

0-2000μV ((PP)

Kurang dari atau sama dengan 150μV ±7,5μV
> 150μV 5%

60-360an
Resistensi aliran

Arus DC
200nA±5%

± 1200mV

Kurang dari atau sama dengan 100mV 1%±1mV
> 100 mV 2%

Lebih dari 8 jam
Defibrillasi

Kondensator 10μF±5%
Daya 200V ± 2%

± 1200mV

Kurang dari atau sama dengan 100mV 1%±1mV
> 100 mV 2%

5, 15, 25, 35s


Kondisi Lingkungan
a) Tegangan catu daya: AC 220V±10%, 50Hz±1Hz, dengan grounding yang baik.
b) Suhu lingkungan: 23°C±5°C.
c) Kelembaban relatif: 40%±10%.
d) Tekanan atmosfer: 70.0~106.0Kpa.
Konfigurasi standar: 1 unit utama, 1 catu daya eksternal, 1 manual instruksi, 1 kabel grounding, 1 pasang koneksi 200nA, 15 kabel seri pasangan elektroda, 1 kasus portabel

Standar:

YY/T 0196-2005 Elektrod EKG sekali pakai
ANSI/AAMI EC12:2000 ((R2005)
Lingkup Aplikasi:
Digunakan untuk menguji sifat listrik dari elektroda EKG, cocok untuk elektroda ECG permukaan tubuh sekali pakai, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Elektroda EKG sekali pakai" menetapkan persyaratan untuk pemeriksaan batch dan pemeriksaan berkala, yaitu,pengelompokan pasangan elektroda dan urutan pengujian setiap itemPersyaratan untuk item uji di atas adalah sebagai berikut:

Item pengujianImpedansiGangguanKebisinganResistensi aliranDefibrillasi
Persyaratan Standar Industri< 3KΩ< 100mV< 150μV< 100mV< 100mV


Impedansi AC ("Impedansi" singkatnya)
Indikator pengukuran komprehensif yang mewakili impedansi dan reaktansi kapasitif dari sepasang elektroda.
Selama pengujian, instrumen menerapkan arus AC sinusoidal 10Hz dengan nilai puncak-ke-puncak tidak lebih dari 100μA ke pasangan elektroda melalui dua kabel uji elektroda.impedansi AC dari pasangan elektroda tidak boleh melebihi 3KΩ.

Tegangan offset DC (offset untuk pendek)
Tegangan yang dikembangkan antara dua elektroda ECG sekali pakai karena perbedaan potensial setengah sel mereka.
Setelah membentuk pasangan elektroda, setelah periode stabilisasi 1 menit, tegangan offset DC dari pasangan elektroda yang diukur melalui kabel uji elektroda seharusnya tidak lebih dari 100mV.

Kebisingan internal (Singkatnya, "Noise")
Sinyal tegangan dalam pita frekuensi tertentu disajikan oleh perubahan tegangan offset dari pasangan elektroda.
Setelah membentuk pasangan elektroda, setelah periode stabilisasi 1 menit, dalam 5 menit berikutnya,nilai puncak ke puncak dari kebisingan internal yang dihasilkan oleh pasangan elektroda dalam pita frekuensi 0.15-100 Hz (respon frekuensi orde pertama) yang diukur oleh kabel uji elektroda seharusnya tidak lebih dari 150μV.

Toleransi arus bias (disingkat sebagai "toleransi arus")
Kemampuan pasangan elektroda untuk mempertahankan tegangan offset DC yang stabil di bawah tindakan jangka panjang dari arus DC kecil tertentu.
Pasangan elektroda dihubungkan ke terminal 200nA dari instrumen, dan kemudian arus DC 200nA terus diterapkan ke pasangan elektroda selama lebih dari 8 jam.perubahan tegangan di sepasang elektroda yang diukur oleh kabel uji elektroda tidak lebih dari 100mV.

Kinerja Pemulihan Defibrillasi Simulasi (disingkat sebagai "Defib")
Kemampuan pasangan elektroda untuk mengembalikan deteksi EKG setelah dirangsang oleh arus defibrilasi.
Selama uji, kondensator 10μF di instrumen diisi DC200V, dan pasangan elektroda dan resistor 100Ω di instrumen dilepaskan secara berurutan melalui kabel uji elektroda.Nilai tegangan pada pasangan elektroda harus tidak lebih dari 100mV di 5 detik setelah kondensator mulai melepaskanDalam 30 detik berikutnya, rata-rata tingkat perubahan tegangan setiap 10 detik tidak harus lebih dari ± 1 mV / s. Juga diperlukan bahwa setelah empat kali eksperimen di atas,impedansi 10Hz AC dari pasangan elektroda tidak lebih dari 3KΩ.
