Generator Pulsa Uji Defibrilator ISO14708-1

Spesifikasi Teknis

Ikhtisar Produk

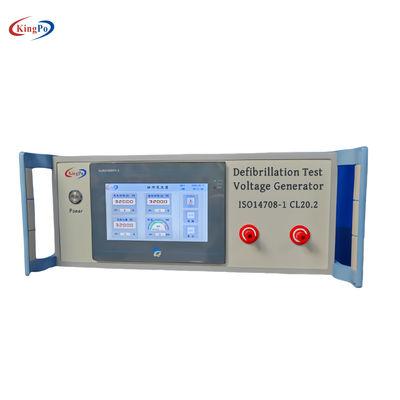

KP-1050S generator pulsa uji defibrilasi digunakan untuk mengevaluasi apakah perangkat medis implan aktif akan terpengaruh secara permanen ketika dikenakan gelombang defibrilasi sinus teredam dan gelombang defibrilasi eksponensial terpotong, apakah mereka dapat diprogram ulang untuk memulihkan pengaturan, dan untuk mengevaluasi keselamatan dan kemampuan program produk. KP-1050S generator pulsa uji defibrilasi mematuhi ISO14708-1 dan GB 16174.1-2024 20.2 standar. Prosedur pengujian berikut disertakan:

Uji 1

‌Tujuan Uji‌ :
Untuk mengevaluasi apakah perangkat medis implan aktif terpengaruh secara permanen ketika dikenakan gelombang defibrilasi sinusoidal teredam dan apakah mereka dapat diprogram ulang untuk memulihkan pengaturan.

Peralatan uji :

• Generator tegangan uji defibrilasi, digunakan untuk menyediakan gelombang defibrilasi sinusoidal teredam dengan karakteristik tertentu.

Parameter uji :

• Parameter gelombang defibrilasi sinusoidal teredam harus memenuhi persyaratan berikut: 1,5ms < Tp < 2,5ms; 3ms < Tw50 < 5,5ms; di mana Tp adalah selang waktu dari awal gelombang ke nilai maksimum, dan Tw50 adalah selang waktu di atas 50% dari nilai maksimum.
• Nilai maksimum tegangan uji Vtest disesuaikan menjadi 140+70V.

 Bentuk gelombang uji:

Uji 2

Tujuan penelitian :
Untuk lebih lanjut mengevaluasi keselamatan dan kemampuan program perangkat medis implan aktif ketika dikenakan gelombang defibrilasi eksponensial terpotong.

Peralatan uji :

• Generator pulsa defibrilasi digunakan untuk menyediakan gelombang defibrilasi eksponensial terpotong dengan durasi tertentu.

‌Pengaturan uji‌ :

• Pengaturan uji menggunakan C1=(150±50)μF, R1=65Ω dan 2 set sakelar yang digabungkan S1 dan S2.
• Gelombang defibrilasi eksponensial terpotong fase tunggal atau dua fase dengan durasi Td = (10 ± 0,5) ms dihasilkan antara terminal keluaran A dan B.

Parameter uji :

• Parameter waktu-tegangan uji dari gelombang defibrilasi eksponensial terpotong harus memenuhi rentang numerik dalam Tabel 1.
• Nilai maksimum tegangan uji Vtest disesuaikan menjadi 140+70V.
• Gambar 1 — Bentuk gelombang defibrilasi sinus teredam—Bentuk gelombang defibrilasi bifasik untuk Uji 2

Bentuk gelombang uji:

Model penguji pulsa ini menggunakan pengontrol yang dapat diprogram sebagai intinya dan dilengkapi dengan layar sentuh warna untuk menampilkan dan mengatur semua parameter kerja dan status instrumen secara intuitif. Desainnya yang ramah pengguna membuat antarmuka operasi ringkas dan jelas, dan dapat menghafal berbagai parameter bahkan jika terjadi kegagalan daya, sangat meningkatkan kenyamanan penggunaan. Dalam hal kinerja keselamatan, model penguji pulsa ini memiliki perangkat perlindungan tegangan berlebih bawaan, yang secara efektif menjamin pengoperasian instrumen yang stabil selama pengujian dan memastikan keselamatan dan keandalan pekerjaan pengujian. Selain itu, ia juga memiliki karakteristik pengoperasian yang mudah, kinerja yang sangat baik, keandalan yang tinggi, dan kinerja biaya yang baik. Oleh karena itu, sangat disukai oleh laboratorium pengujian keselamatan listrik dan produsen peralatan elektronik dan listrik, dan telah menjadi alat pilihan mereka untuk pengujian keselamatan listrik.

Indikator Teknis
