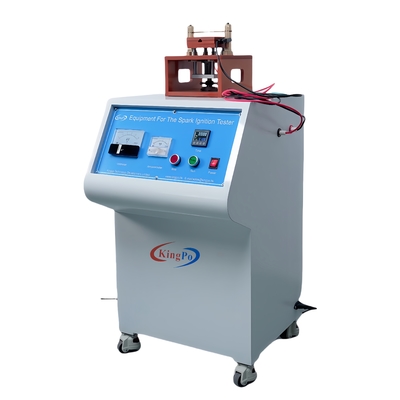

IEC 60335-2-17 Alat Uji Penyalaan Busa untuk Pengujian Profesional

Alat Uji Penyalaan Busi IEC 60335-2-17 | Sesuai dengan Sertifikasi Standar

Ikhtisar Produk: Pengujian Tahan Api Profesional untuk Selimut Listrik
Alat uji penyalaan busi ini sangat sesuai dengan persyaratan Klausul 30.101 IEC 60335-2-17 (Gambar 113 & 113a), berfungsi sebagai peralatan inti untuk mendeteksi mudahnya terbakar dari peralatan pemanas fleksibel (misalnya, selimut listrik, bantalan pemanas). Ini secara khusus memverifikasi apakah bagian yang dialiri listrik menimbulkan risiko kebakaran akibat busur api atau panas berlebih.

Prinsip Pengujian yang Andal:
Sampel ditempatkan dalam 65°C ±2°C ruang pemanas. Sebuah tegangan keluaran berperingkat 10kV (gelombang sinus) diterapkan, dengan jarak antara sampel dan dua Elektroda tembaga Φ3mm dikontrol secara presisi pada 6mm ±0.1mm. Instrumen secara otomatis mencatat waktu nyala api mencapai tepi dalam templat:

• Jika penyalaan terjadi ≤3 detik, hasilnya tidak valid.
• Jika tidak ada penyalaan yang terjadi, waktu yang tercatat adalah 120 detik.
  Metode ini secara akurat mengevaluasi keselamatan tahan api produk.

Parameter Teknis Inti

1. Komponen Sistem:
   • Kotak Kontrol: Mengintegrasikan catu daya tegangan tinggi 10kV, waktu pengujian, dan perekaman data.
   • Braket Uji: Diproduksi secara ketat sesuai IEC 60335-2-17 Gambar 113 & 113a.
   • Ruang Pemanas (Opsional): Menyediakan lingkungan suhu konstan.
2. Detail Braket Uji (Sesuai dengan Gambar 113 & 113a):
   • Bahan: Baja tahan karat + bahan isolasi + kuningan.
   • Platform yang Dapat Disesuaikan: 100×100mm, perjalanan 0–100mm (bahan isolasi).
   • Templat Bawah: Kayu keras berukuran standar.
   • Elektroda Tetap: φ3mm, ujung kerucut 45° (kuningan).
   • Templat Atas: Kayu keras atau paduan aluminium berukuran standar.
   • Terminal: Tembaga.
   • Elektroda Bergerak: φ3mm silinder, ujung datar (kuningan).
   • Kontrol Jarak Elektroda: 6mm ±0.1mm (parameter inti).
   • Dasar: Bahan isolasi.
3. Fungsi Kotak Kontrol:
   • Keluaran Tegangan Tinggi: 0–15kV (tegangan), 0–2mA (arus); penurunan tegangan <100V pada arus hubung singkat 1mA.
   • Durasi Uji: 0–9999 detik prasetel (kontrol presisi).
   • Pencatatan Waktu Penyalaan: 0–9999 detik pengatur waktu presisi tinggi (menangkap hasil kritis).
4. Ruang Pemanas Berventilasi Alami Opsional:
   • Rentang Suhu: 0–200°C prasetel, fluktuasi ±1°C (stabil).
   • Durasi Pemanasan: 0–99 jam 59 menit 59 detik prasetel.
   • Dimensi Internal: 450mm (P) × 450mm (L) × 500mm (T) (kompatibel dengan sebagian besar sampel).

Pertanyaan yang Sering Diajukan (FAQ)

1. T: Untuk apa perangkat ini digunakan?
   J: Ini menguji apakah peralatan pemanas fleksibel (misalnya, selimut listrik, bantalan) menyala di bawah percikan listrik pada suhu tinggi, mengevaluasi keselamatan tahan api sesuai IEC 60335-2-17.

2. T: Apa langkah dan kriteria pengujiannya?
   J: Sampel terpapar 65°C ±2°C sementara tegangan gelombang sinus 10kV diterapkan. Jarak elektroda-sampel harus 6mm ±0.1mm. Catat waktu nyala api mencapai tepi dalam templat:

   • ≤3 detik: Hasil tidak valid (penyalaan cepat).
   • Tidak ada penyalaan: Catat sebagai 120 detik.
   • >3 detik dan ≤120 detik: Waktu yang tercatat valid.

3. T: Apa parameter teknis utamanya?
   J: Spesifikasi kritis meliputi:

   • Tegangan: 0–15kV, arus: 0–2mA (<100V drop pada 1mA).
   • Jarak elektroda: 6mm ±0.1mm.
   • Rentang waktu: 0–9999 detik.
   • Suhu (dengan ruang): 65°C ±2°C (atau 0–200°C ±1°C).
   • Ukuran ruang: 450×450×500mm.

4. T: Apakah ruang pemanas wajib?
   J: Ya. Klausul 30.101 IEC 60335-2-17 mengharuskan pengujian pada 65°C ±2°C . Ruang memastikan kondisi kritis ini.

5. T: Bisakah kotak kontrol dan braket beroperasi secara independen?
   J: Mereka membentuk sistem inti untuk penerapan tegangan dan waktu. Namun, integrasi ruang pemanas sangat penting untuk pengujian yang sesuai dengan IEC pada 65°C.

6. T: Apa yang menentukan desain braket uji?
   J: Ini secara ketat mengikuti Gambar 113 & 113a untuk geometri elektroda, mekanisme jarak, dan isolasi . Bahan (baja tahan karat, kuningan, isolasi) memastikan daya tahan.

7. T: Bagaimana data direkam?
   J: Kotak kontrol:

   • Prasetel durasi uji (0–9999 detik).
   • Secara otomatis mencatat waktu penyalaan-ke-tepi-templat .

8. T: Siapa yang menggunakan perangkat ini?
   J: Pengguna utama meliputi:

   • Produsen peralatan rumah tangga (selimut/bantalan listrik).
   • Laboratorium pihak ketiga (pengujian kepatuhan IEC/EN 60335).
   • Departemen R&D (peningkatan keselamatan) .
